ECI-43PXAAM/ECI-43QXAAM 三相多功能電力品質分析表

ECI-43PXAAM/ECI-43QXAAM 三相多功能電力品質分析表

智慧節能、綠化生活

產品特色

• 符合IEC 61000-4-12 IEC 61000-4-2, IEC 61000-4-5, IEC 61000-4-6, IEC 60255-22-7, Modbus

• 全電量測量、電能計量、電力品質分析

• 波形抓取、事件記錄、能源效率管理

• 多路輸入輸出介面大液晶顯示,192*160 STN-LCD

• 全金屬外殼可偵測31次諧波功能

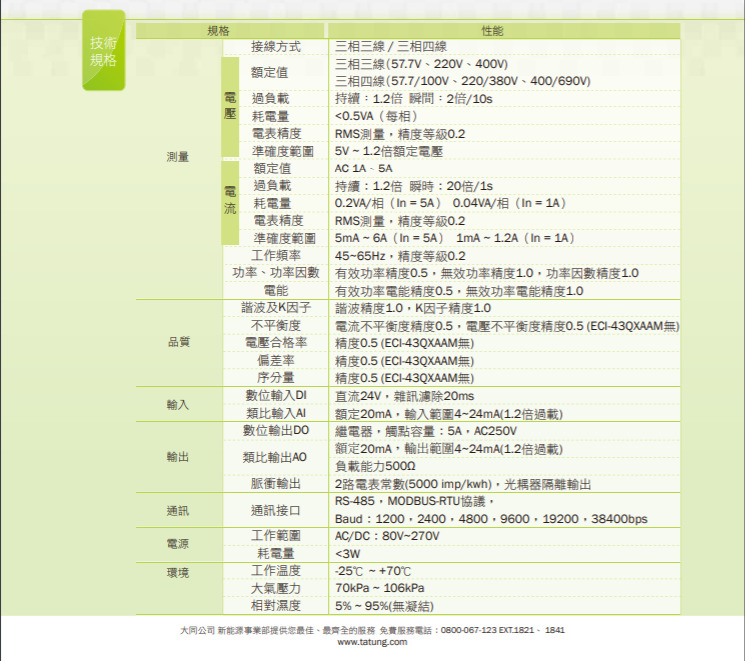

產品規格

• 電表精度：Class 0.5

• 接線型態：盤面型

• 通信：Modbus RS-485，2線方式,1,200~38,400bps通信速率

• 工作環境：-25℃~+70℃

• 工作電源：直流(額定220V/110V，允許偏差±20%)或 交流(額定220V，允許偏差±20%)

• 控制輸出：電磁式繼電器(閉合：6A，連續, 開斷（迴圈）容量：250V，0.2A)

• 脈衝輸出：電能脈衝輸出可選用，正向有功、正向無功，反向有功、反向無功

• 突波保護：5kV,1.2/50µs

• 絕緣電阻：不小於100MΩ

• 顯示：192×160點陣式液晶

• 尺寸：96mm (L) x 96mm (W) x 90mm (H)

檔案下載

ECI43PXAAM-20110629.pdf
